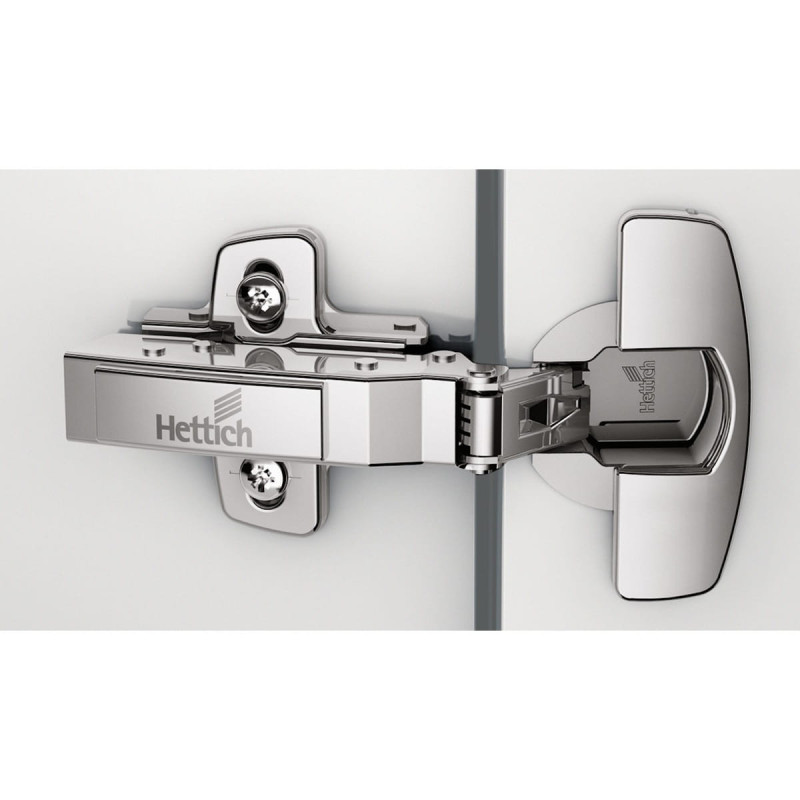

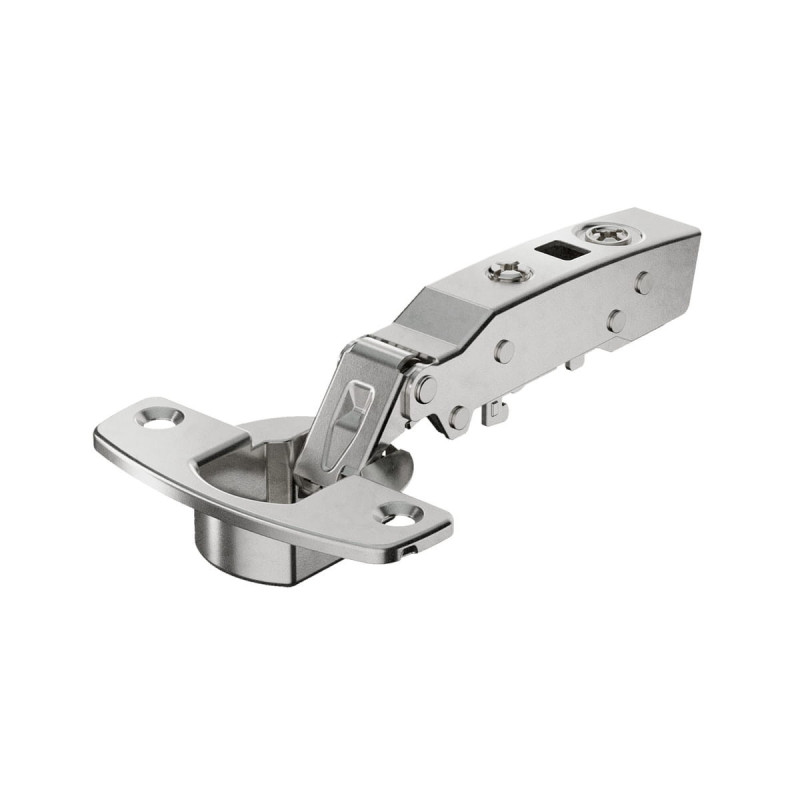

HETTICH SENSYS 8645i 110° závěs naložený s integrovaným tlumením (9071205) + podložka (9071666)

Závěs SENSYS (9071205) s podložkou (9071666) je sada určená pro nakládací dveře. Lze ji použít pro nábytková čela o tloušťce 15 mm až 24 mm. Úhel otevření závěsu je 110°. Závěs má integrované seřízení naložení a hloubky. Seřízení výšky montážní podložkou. Pant je vybaven integrovanou funkcí tichého zavírání (Silent System).

Technické údaje:

    Sensys 110° standardní závěs
    Mechanismus: S integrovaným systémem Silent System (tiché zavírání), s funkcí automatického zavírání.
    Úhel otevření: 110°

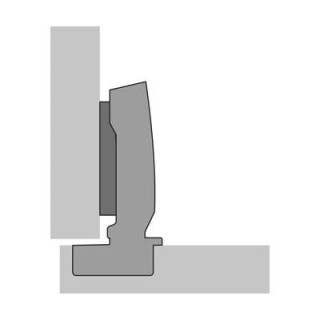

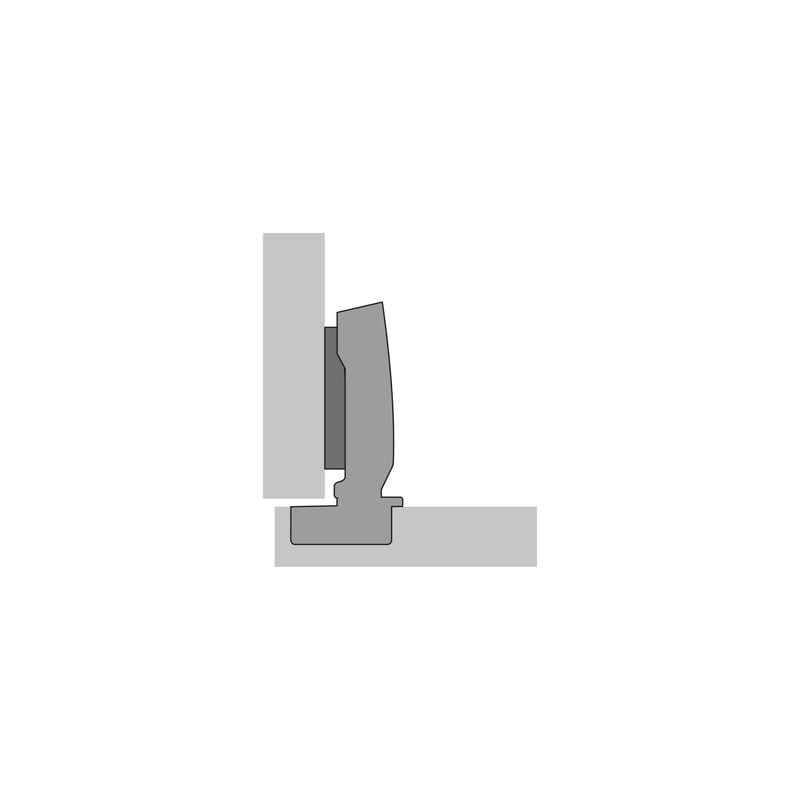

    Typ naložení naložený (B 12,5 mm)
    Pro tloušťku dveří 15-24 mm

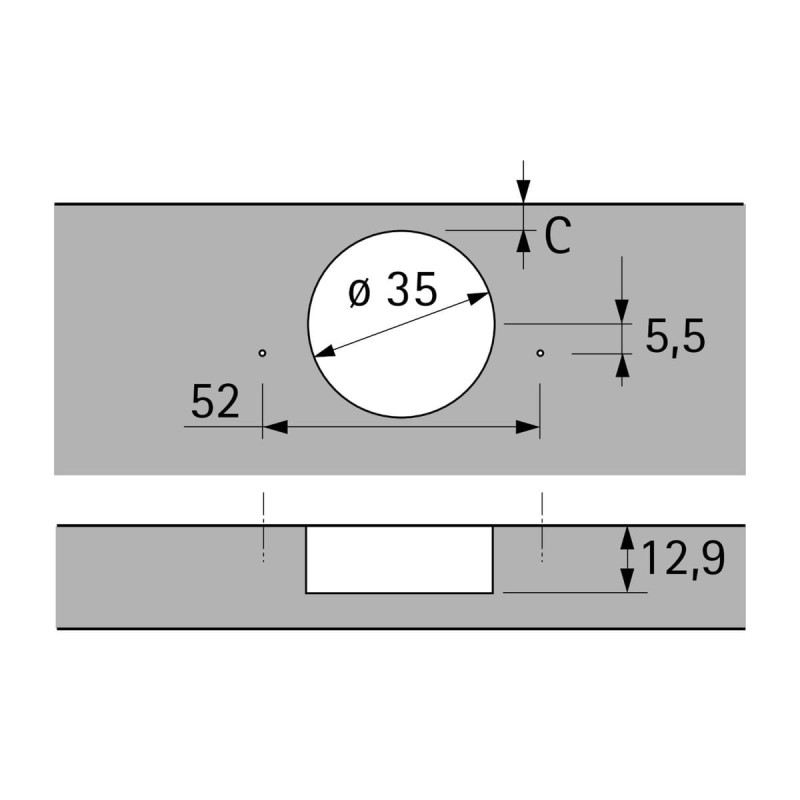

    Typ a průměr misky: TH52, 35 mm
    Hloubka misky : 12,8 mm

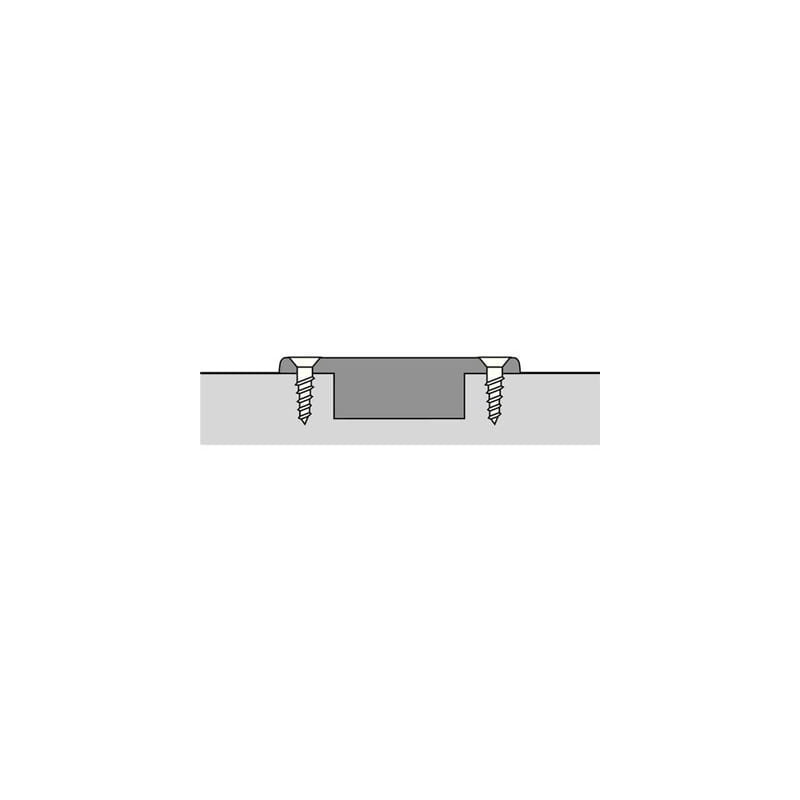

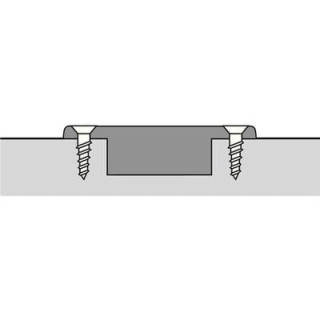

    Typ montáže:  k přišroubování
    Povrchová úprava závěsu: ocel niklovaná
    TH - vrtání 52 x 5,5 mm
    Integrované seřízení naložení +2 mm / -2 mm
    Integrované seřízení hloubky +3 mm / -2 mm
    Objednací číslo: 9071205

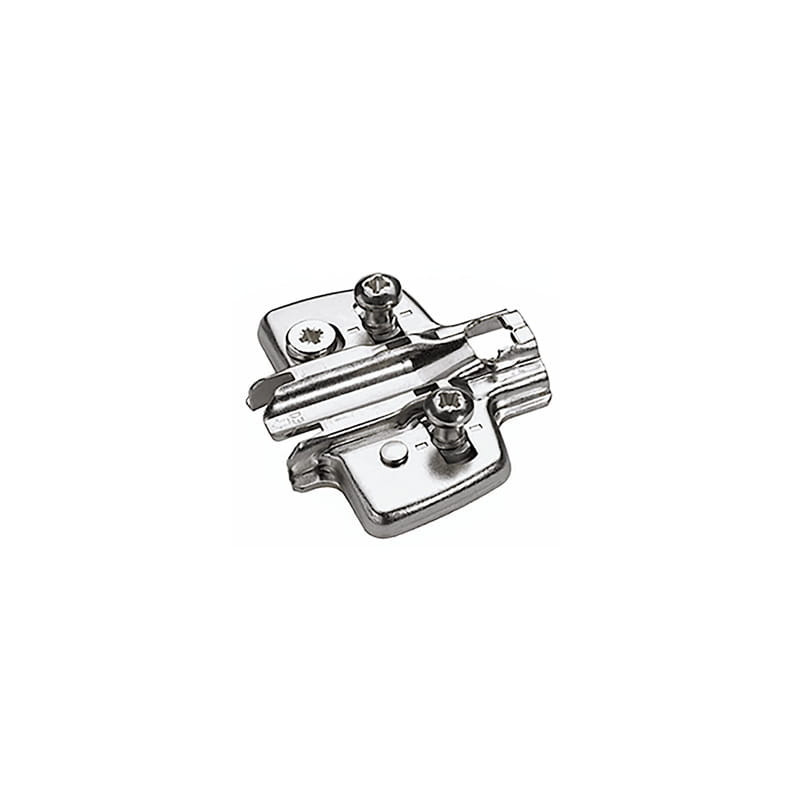

Technické údaje podložky :

• Typ montážní podložky: s eurošrouby (ø 5 x 12)
• Výškové seřízení: přímé seřízení výšky excentrem
• Rozsah seřízení + 2 mm / - 2 mm
• Distance 1,5 mm

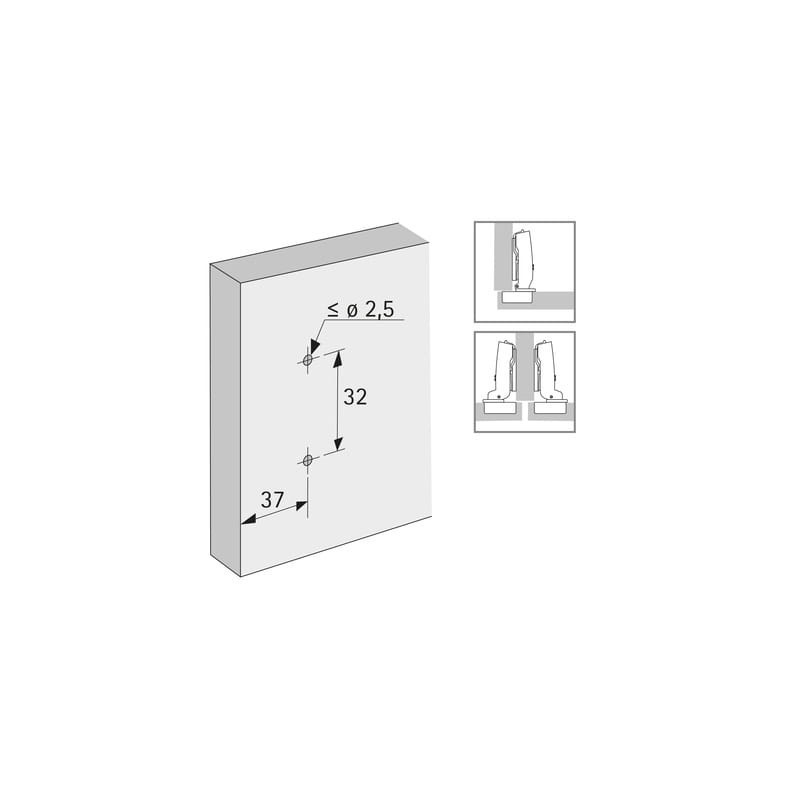

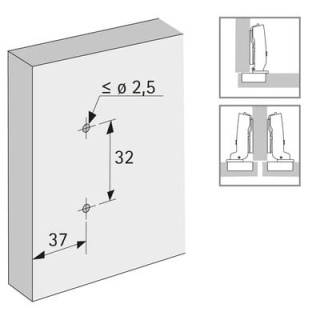

• Rozteč otvorů (min.) 32 mm
• Vzdálenost řady otvorů LR 37 mm
• Materiál: ocel
• Povrchová úprava: niklováno
• Obj. číslo: 9071666

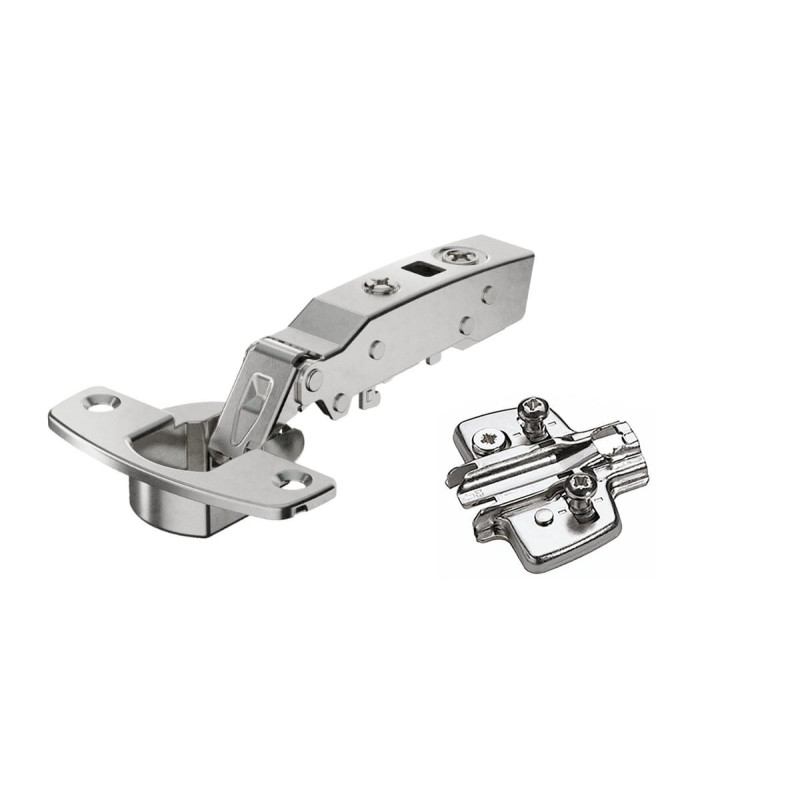

Sada obsahuje:

• SENSYS závěs

• montážní podložka
