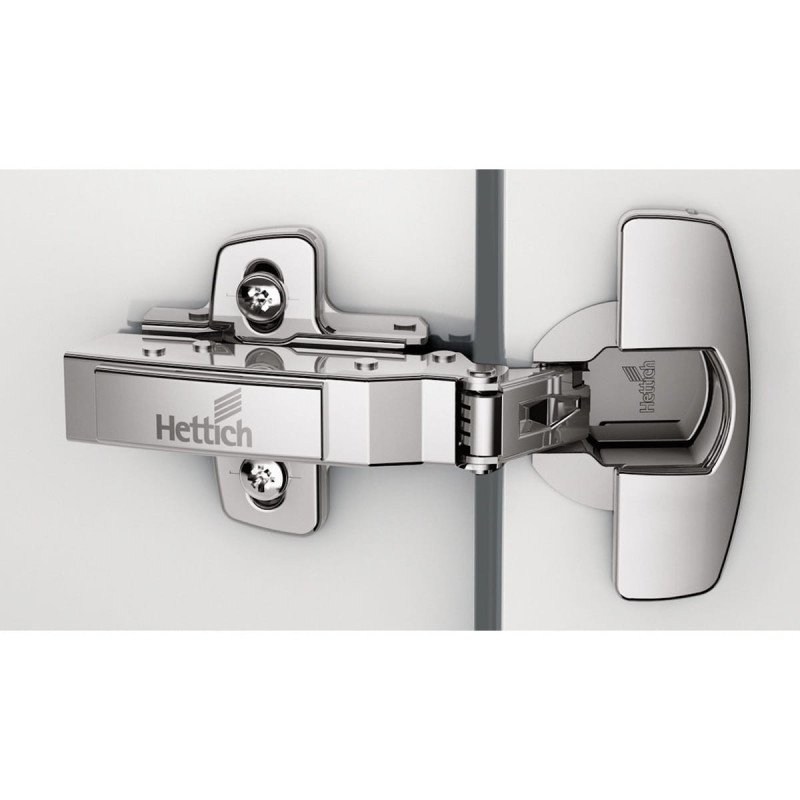

HETTICH SENSYS 8675 110° naložený push to open (9073662) + podložka (9071671)

Bezpružinový závěs SENSYS (9073662) s podložkou (9071671) je sada určená pro naložené dveře. Lze ji použít pro nábytková čela o tloušťce 15 mm až 24 mm. Úhel otevření závěsu je 110°. Závěs má integrované seřízení naložení a hloubky. Seřízení výšky montážní podložkou. Pant je vybaven integrovanou funkcí tichého zavírání (Silent System).

Technické údaje:

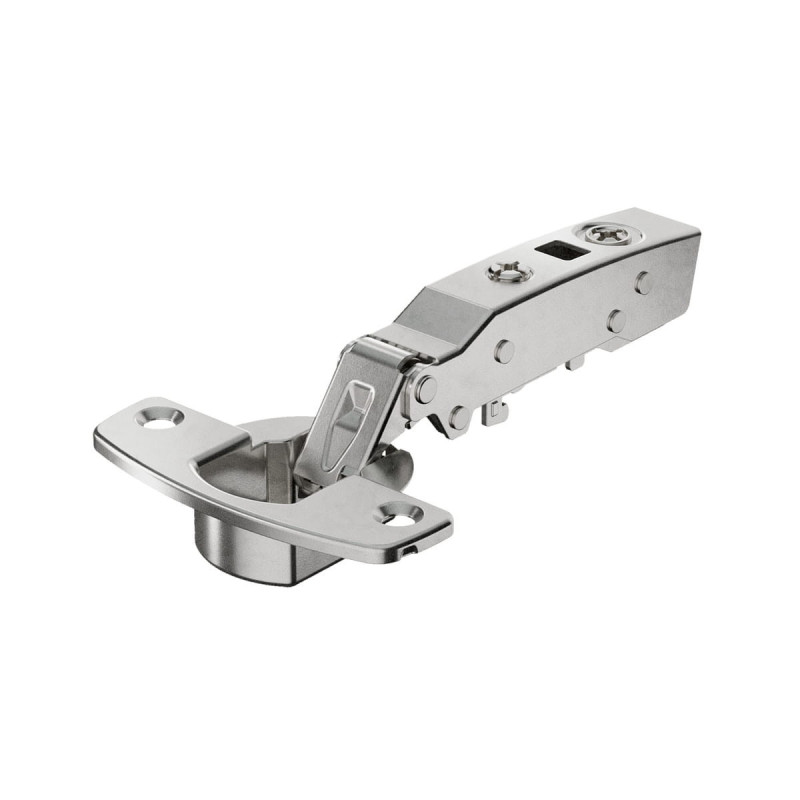

• Sensys 110° standardní závěs
• Bez tlumení, bez zavírací pružiny, pro dveře bez úchytky
• Úhel otevření 110 °

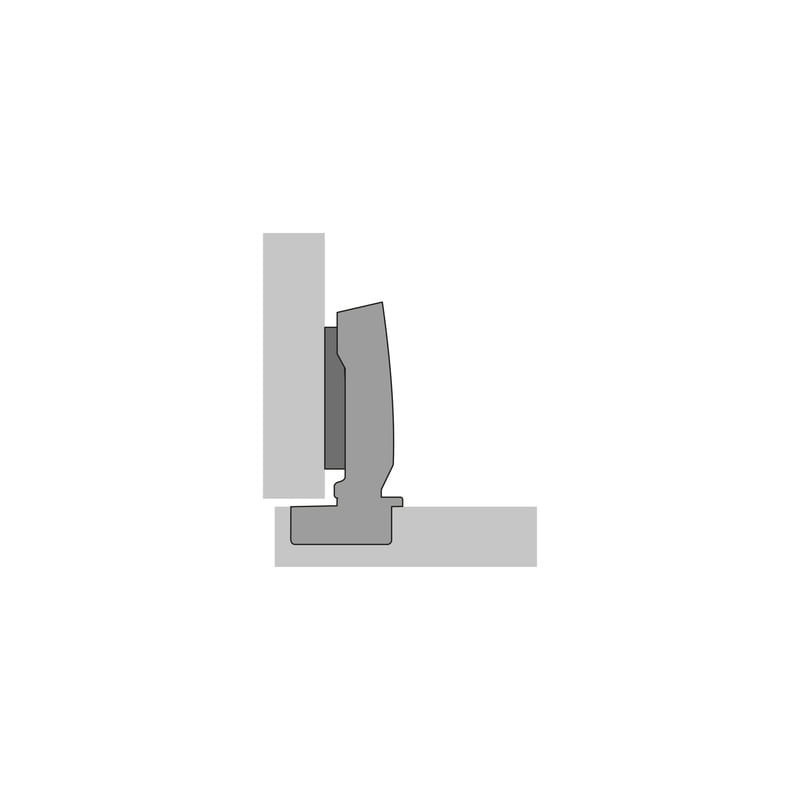

• Typ naložení naložený
• Pro tloušťku dveří 15-24 mm
• Typ a průměr misky: TH52, 35 mm
• Báze 12,5 mm
• Hloubka misky 12,8 mm
• Typ montáže k přišroubování
• Povrchová úprava niklováno

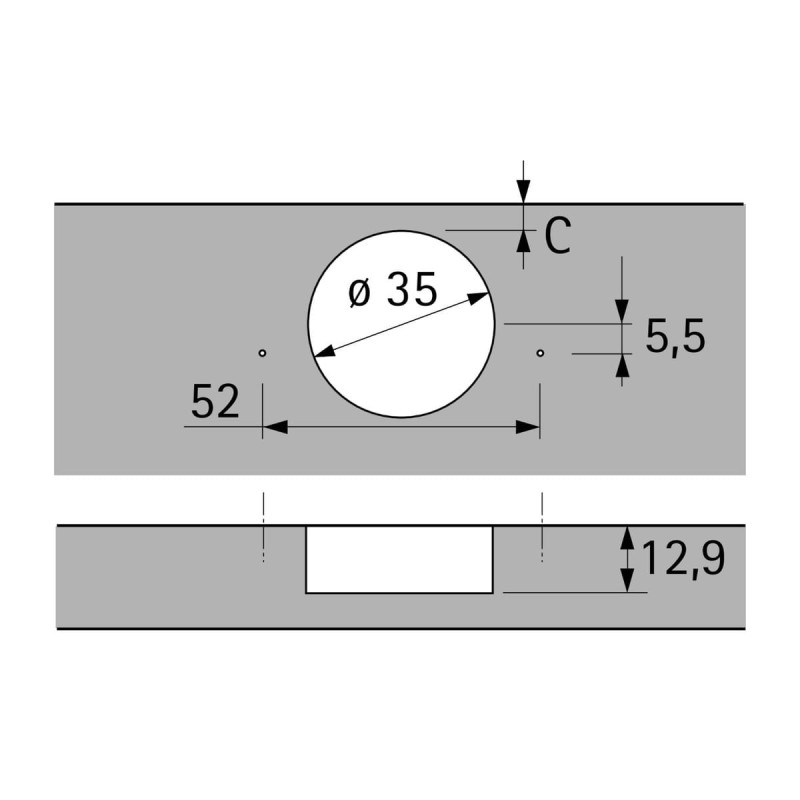

• Vrtací obraz TH 52 x 5,5 mm
• Integrované seřízení naložení +2 mm / -2 mm
• Integrované seřízení hloubky +3 mm / -2 mm
• Seřízení výšky montážní podložkou
• Obj. číslo 9073662

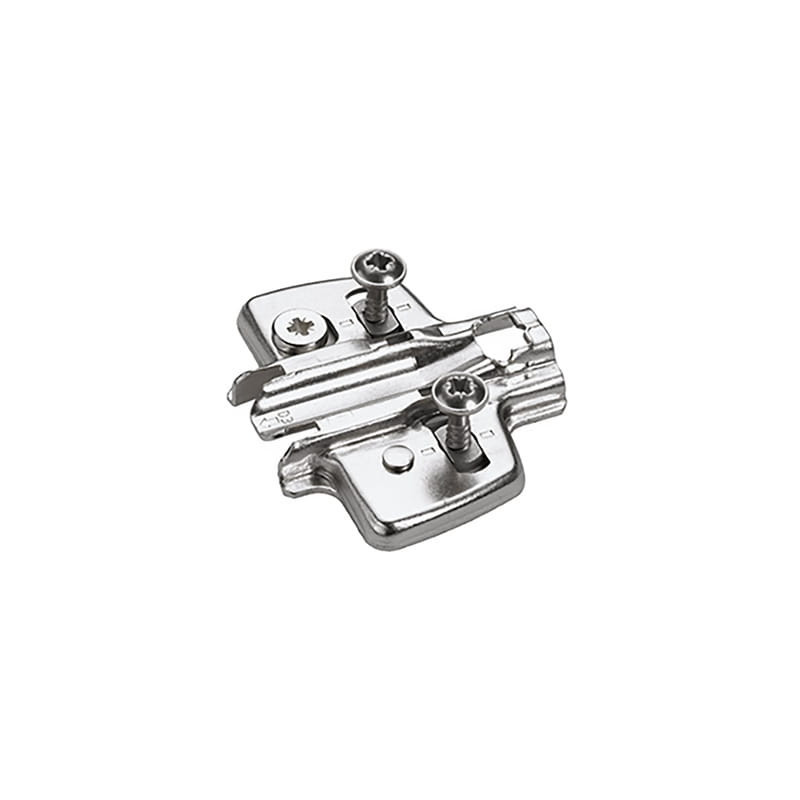

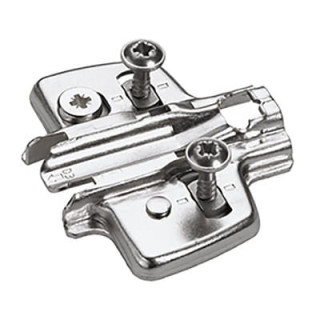

Technické údaje podložky :

• Typ montážní podložky se šrouby se zápustnou hlavou (ø 2,5)
• Výškové seřízení přímé seřízení výšky excentrem
• Rozsah seřízení + 2 mm / - 2 mm
• Distance 1,5 mm

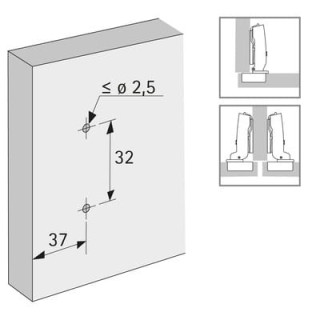

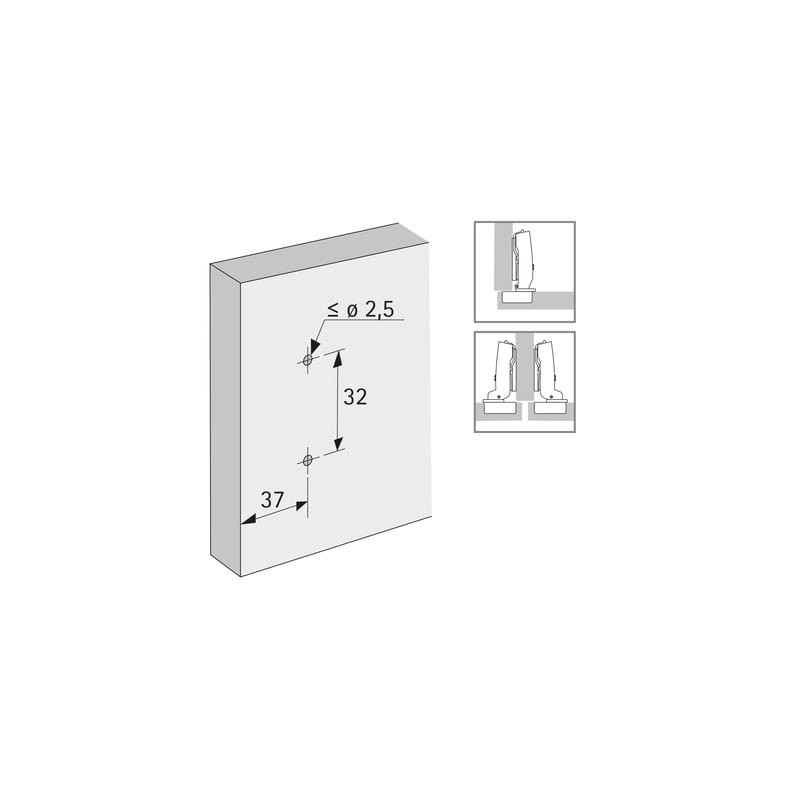

• Rozteč otvorů (min.) 32 mm
• Vzdálenost řady otvorů LR 37 mm
• Materiál ocel
• Povrchová úprava niklováno
• Obj. číslo 9071671

Sada obsahuje:

• SENSYS závěs

• montážní podložka
