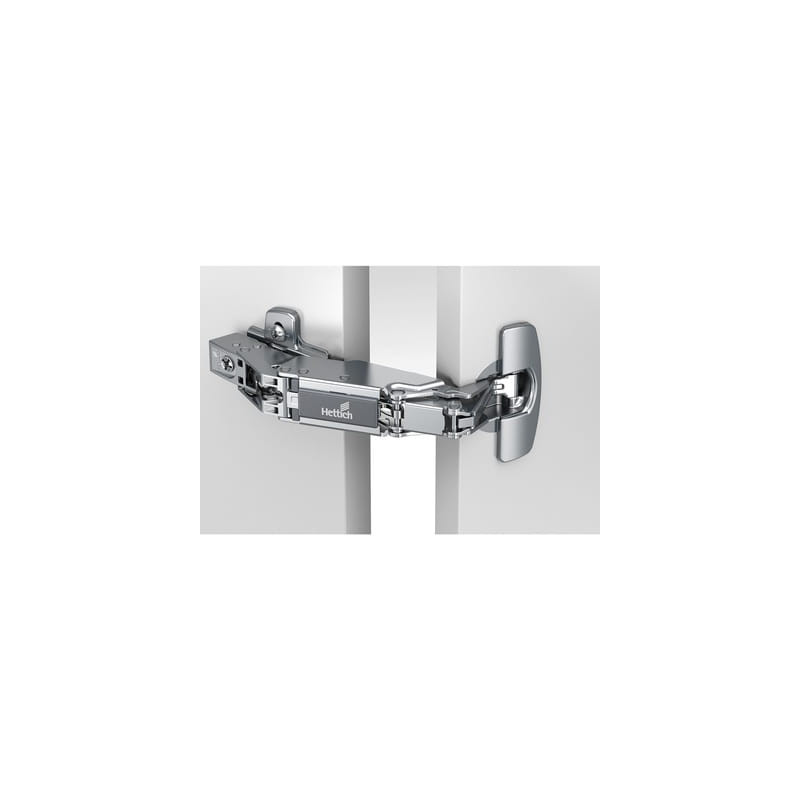

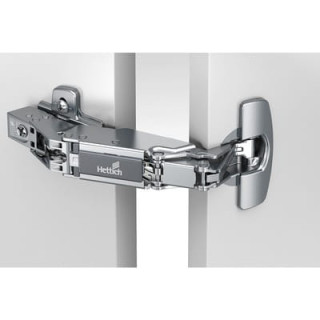

HETTICH SENSYS 8687 165° naložený push to open (9099660) + podložka (9071575)

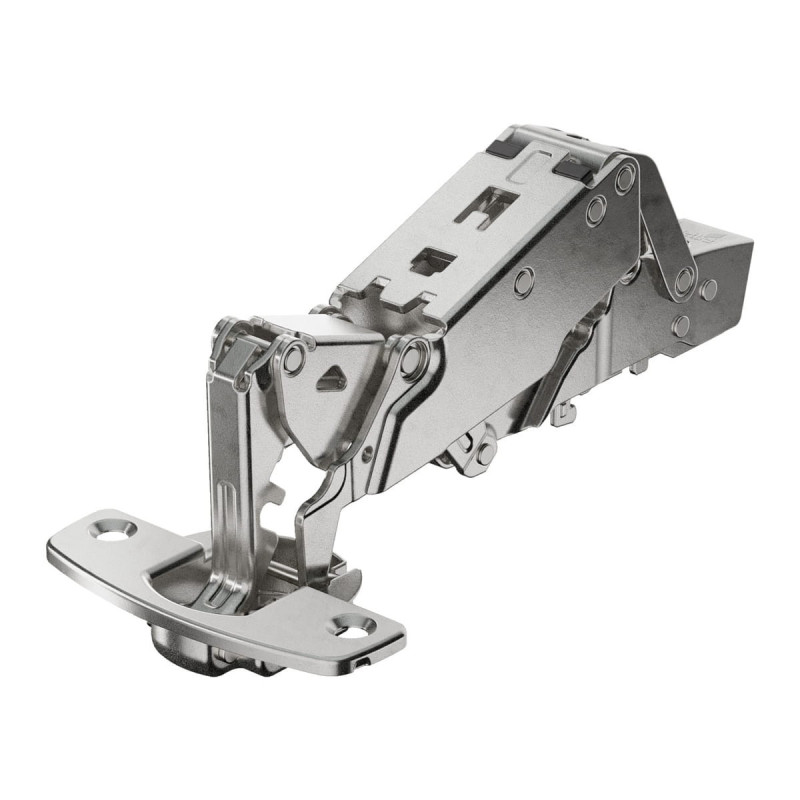

Závěs SENSYS (9099660) 165° s nulovým přesahem do světlosti korpusu a s podložkou (9071575) je sada určená pro naložené dveře. Lze ji použít pro nábytková čela o tloušťce od 15 mm do 32 mm. Úhel otevření závěsu je 165°. Závěs má integrované seřízení naložení a hloubky. Seřízení výšky montážní podložkou. Pant je vybaven integrovanou funkcí tichého zavírání (Silent System).

Technické údaje:

• Sensys s velkým úhlem otevření, s nulovým přesahem do světlosti korpusu
• Bez tlumení, bez zavírací pružiny, pro dveře bez úchytky
• Úhel otevření 165°

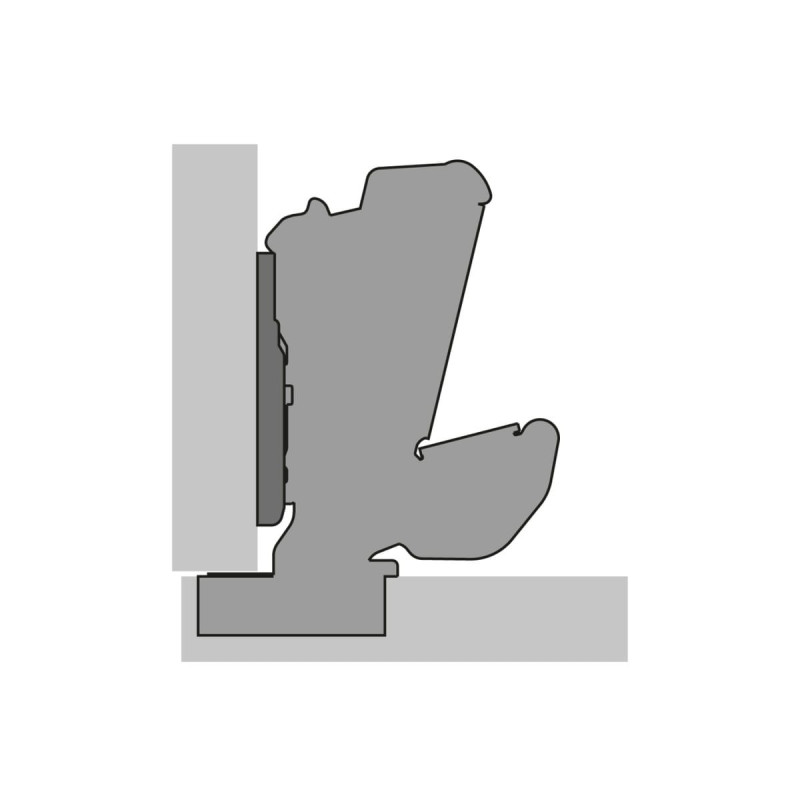

• Typ naložení naložený
• Pro tloušťku dveří 15-32 mm
• Báze 12,5 mm
• Hloubka misky 11,6 mm

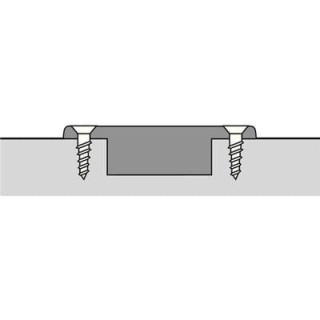

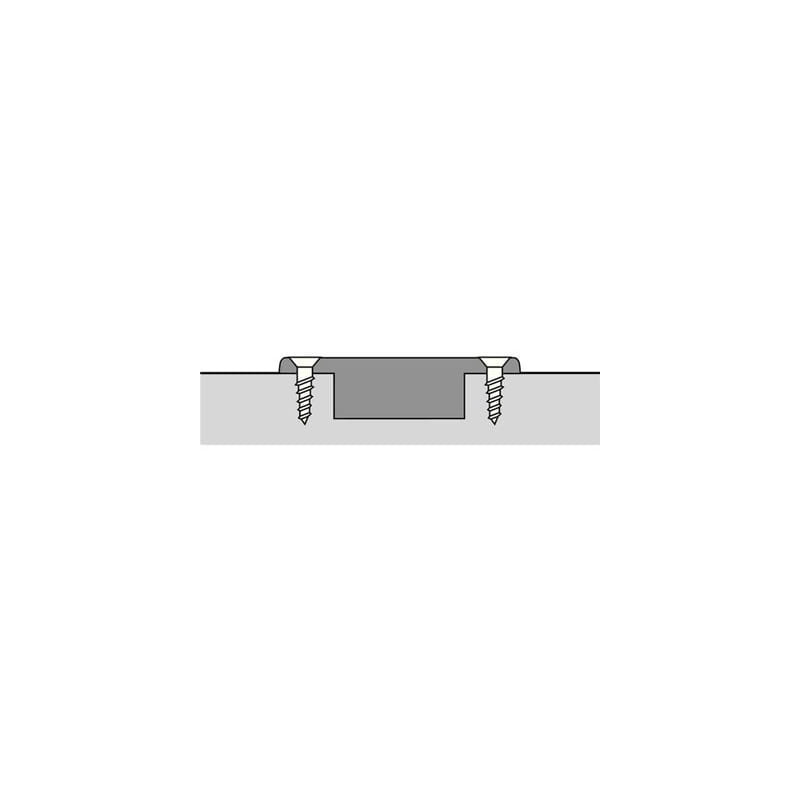

• Typ montáže k přišroubování
• Povrchová úprava niklováno

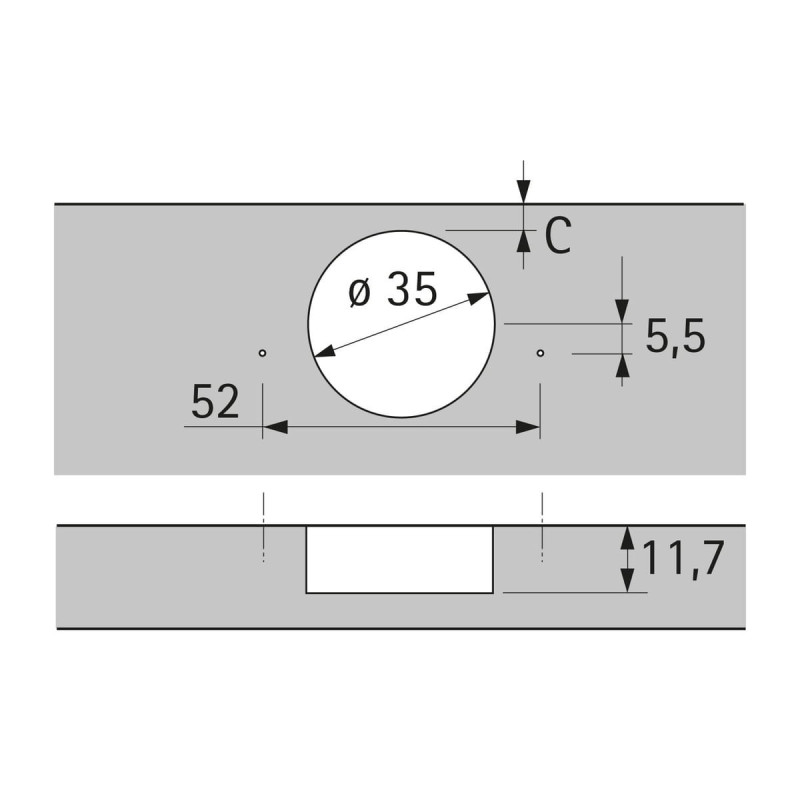

• Vrtací obraz TH 52 x 5,5 mm
• Integrované seřízení naložení +2 mm / -2 mm
• IIntegrované seřízení hloubky +3 mm / -2 mm
• Seřízení výšky montážní podložkou
• Obj. číslo 9099660

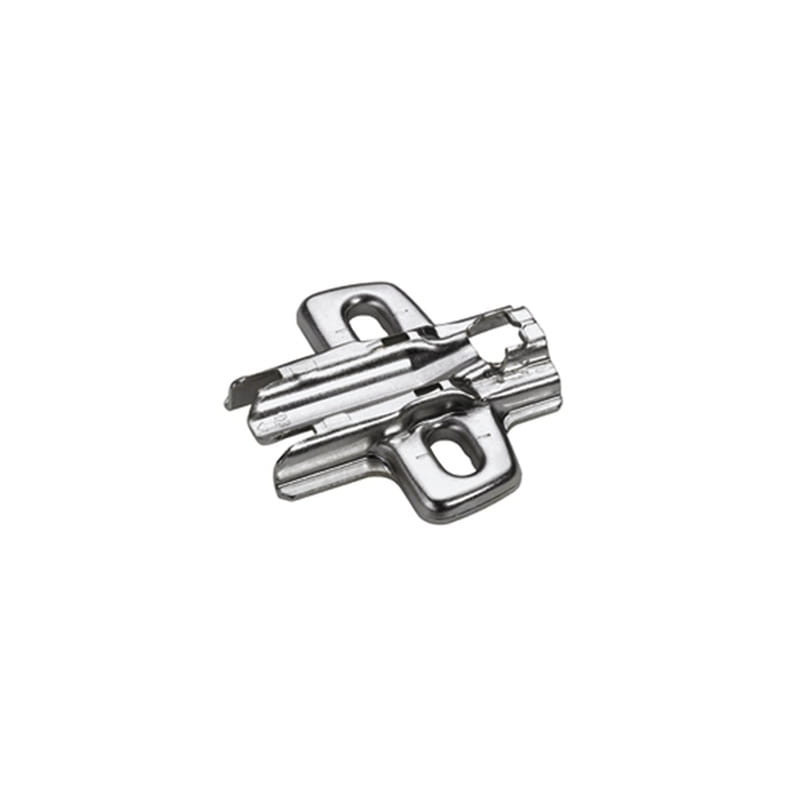

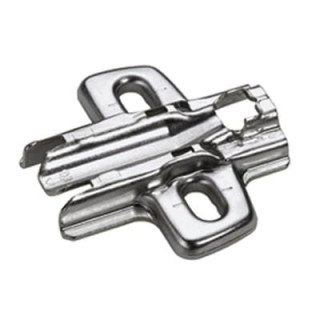

Technické údaje podložky :

• Montážní podložka ano seřízení výšky pomocí oválných otvorů
• Rozsah seřízení + 3 mm / - 3 mm
• Distance 0,0 mm

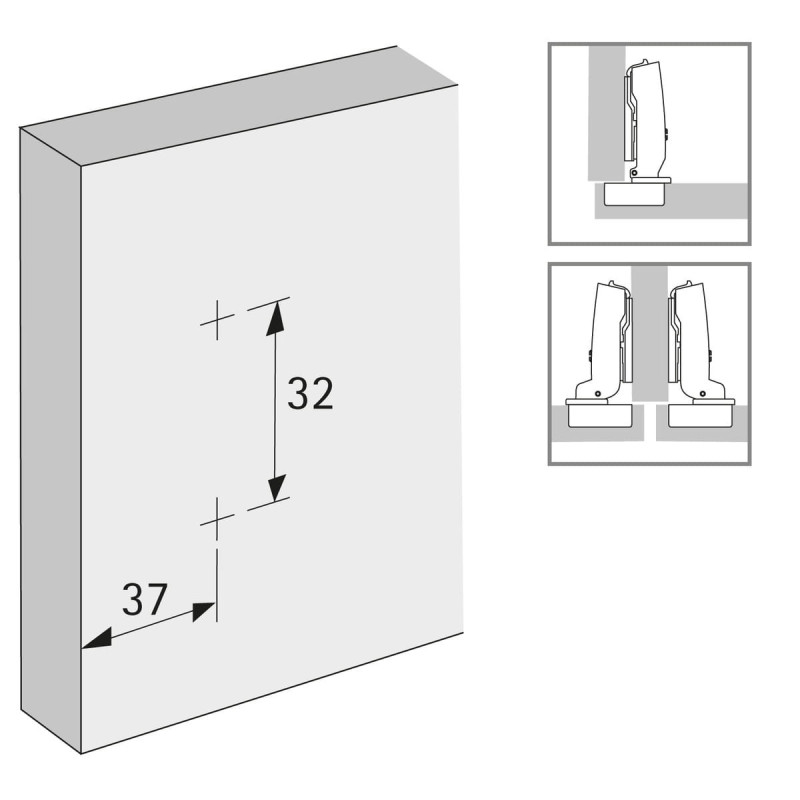

• Rozteč otvorů (min.) 32 mm
• Vzdálenost řady otvorů LR 37 mm
• Materiál: ocel
• Povrchová úprava: niklováno
• Obj. číslo: 9071575

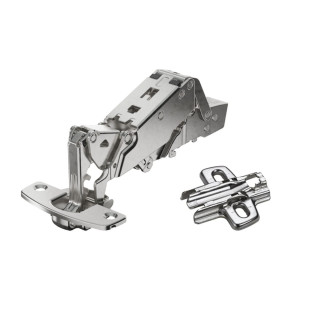

Sada obsahuje:

• SENSYS závěs

• montážní podložka
