HETTICH SENSYS 8639i 95° úhlový závěs s integrovaným tlumením (9088021) + podložka (9071575)

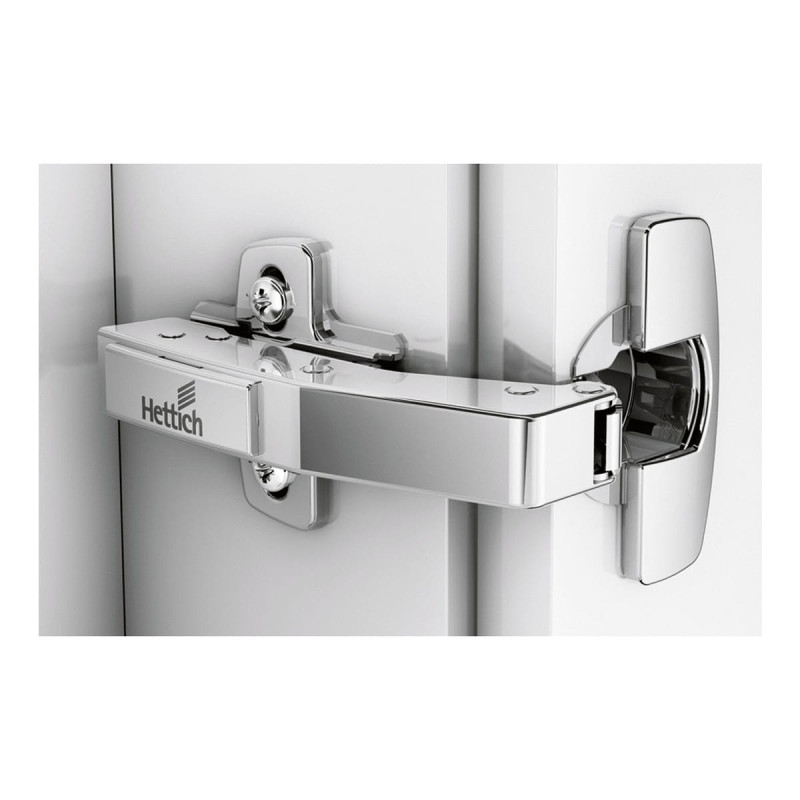

Závěs SENSYS (9088021) s podložkou (9071575) je sada určená pro vložené dveře. Lze ji použít pro nábytková čela o tloušťce od 15 mm do 28 mm. Úhel otevření závěsu je 95°. Závěs má integrované seřízení naložení a hloubky. Seřízení výšky montážní podložkou. Pant je vybaven integrovanou funkcí tichého zavírání (Silent System).

Technické údaje:

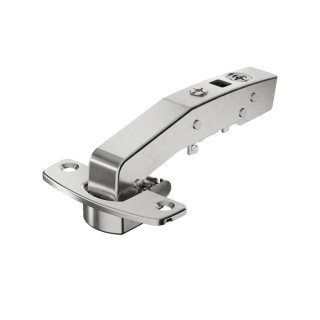

• Sensys W90, úhlový závěs
• Mechanismus: S integrovaným systémem Silent System (tiché zavírání), s funkcí automatického zavírání.
• Úhel otevření 95°

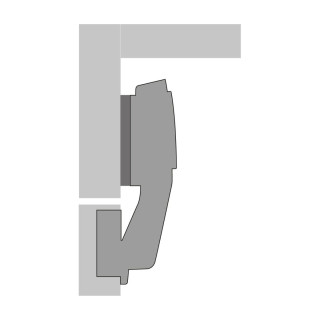

• Typ naložení vložený
• Pro tloušťku dveří 15 - 28 mm

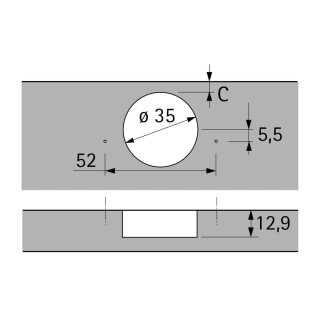

• Vrtací obraz TH 52 x 5,5 mm
• Báze 4 mm
• Hloubka misky 12,8 mm

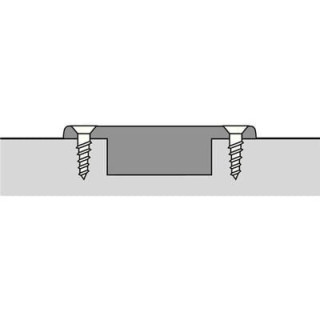

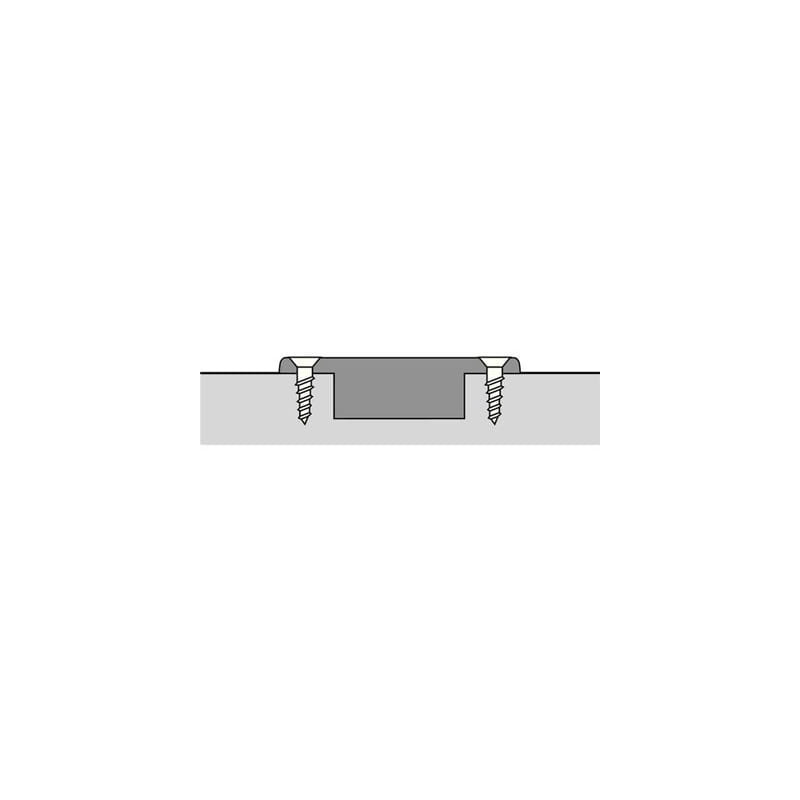

• Typ montáže k přišroubování
• Povrchová úprava niklováno
• TH-vrtání 52 x 5,5 mm
• Integrované seřízení odskoku dveří +1 mm / -2 mm
• Integrované seřízení mezery +3 mm / -2 mm
• Seřízení výšky montážní podložkou
• Obj. číslo 9088021

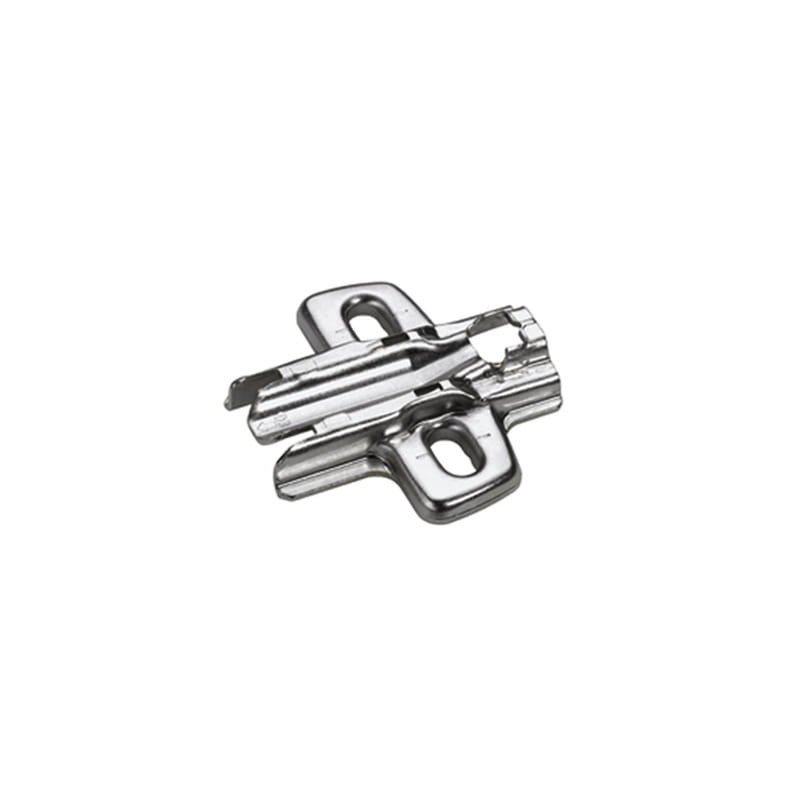

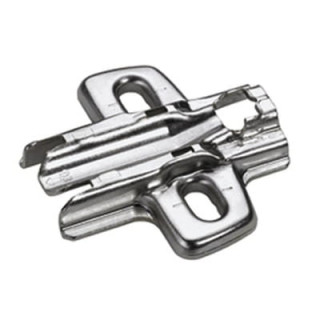

Technické údaje podložky :

• Montážní podložka ano seřízení výšky pomocí oválných otvorů
• Rozsah seřízení + 3 mm / - 3 mm
• Distance 0,0 mm

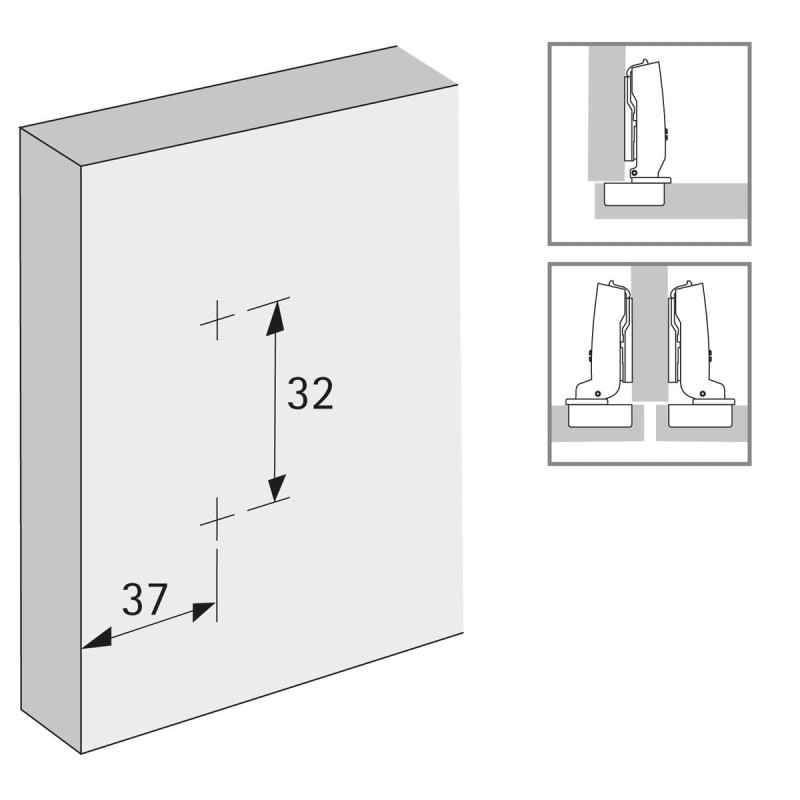

• Rozteč otvorů (min.) 32 mm
• Vzdálenost řady otvorů LR 37 mm
• Materiál: ocel
• Povrchová úprava: niklováno
• Obj. číslo: 9071575

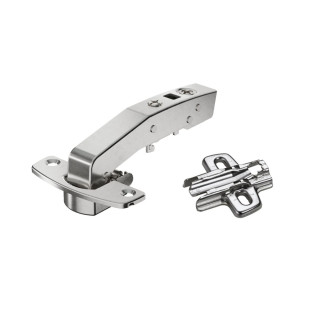

Sada obsahuje:

• SENSYS závěs

• montážní podložka
