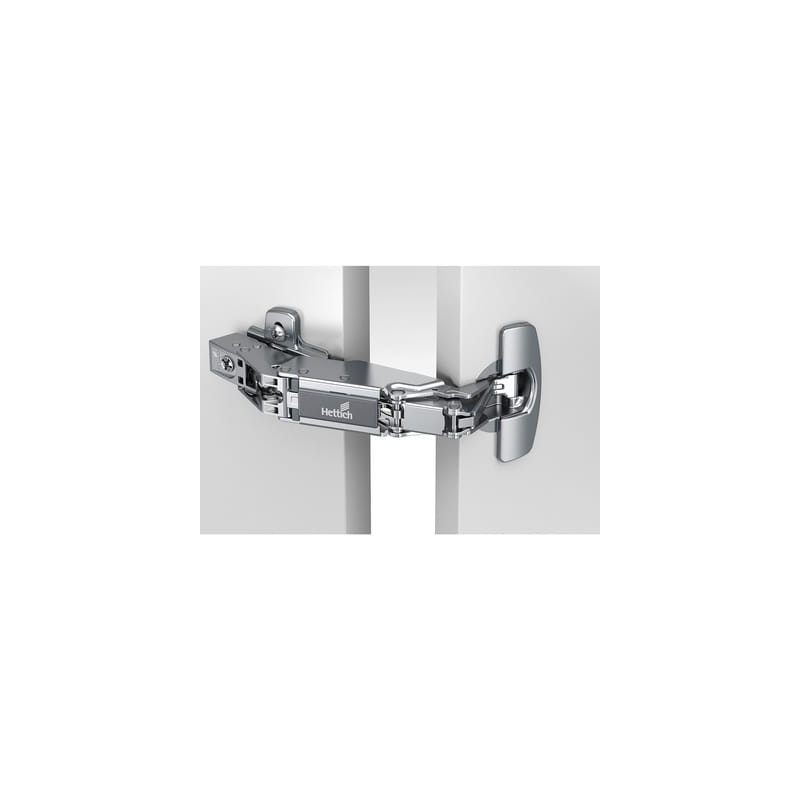

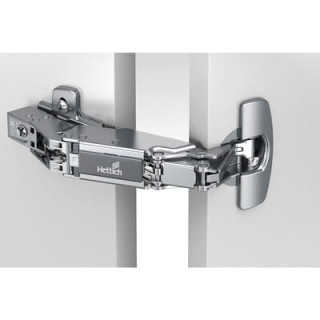

HETTICH SENSYS 8687 165° naložený push to open (9099660) + podložka (9071576)

Závěs SENSYS (9099660) 165° s nulovým přesahem do světlosti korpusu a s podložkou (9071576)  je sada určená pro naložené dveře. Lze ji použít pro nábytková čela o tloušťce od 15 mm do 32 mm. Úhel otevření závěsu je 165°. Závěs má integrované seřízení naložení a hloubky. Seřízení výšky montážní podložkou. Pant je vybaven integrovanou funkcí tichého zavírání (Silent System).

Technické údaje:

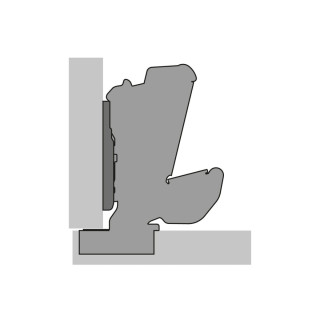

• Sensys s velkým úhlem otevření, s nulovým přesahem do světlosti korpusu
• Bez tlumení, bez zavírací pružiny, pro dveře bez úchytky
• Úhel otevření 165°
• Typ naložení naložený
• Pro tloušťku dveří 15-32 mm
• Báze 12,5 mm
• Hloubka misky 11,6 mm
• Typ montáže k přišroubování
• Povrchová úprava niklováno

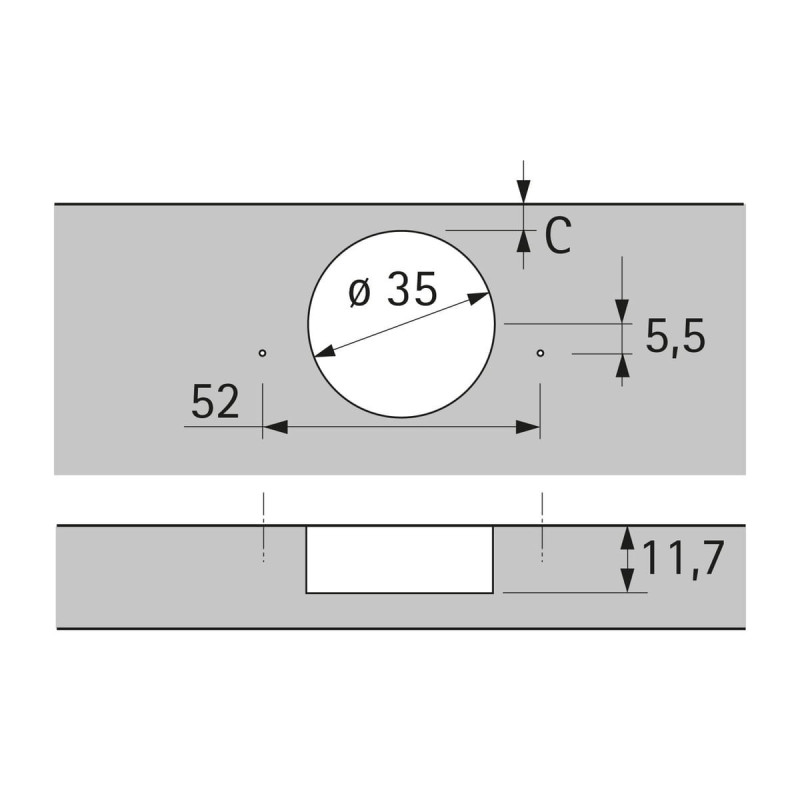

• Vrtací obraz TH 52 x 5,5 mm
• Integrované seřízení naložení +2 mm / -2 mm
• IIntegrované seřízení hloubky +3 mm / -2 mm
• Seřízení výšky montážní podložkou
• Obj. číslo 9099660

Technické údaje podložky :

• Typ montážní podložky k přišroubování
• Výškové seřízení seřízení výšky pomocí oválných otvorů
• Rozsah seřízení + 3 mm / - 3 mm
• Distance 1,5 mm

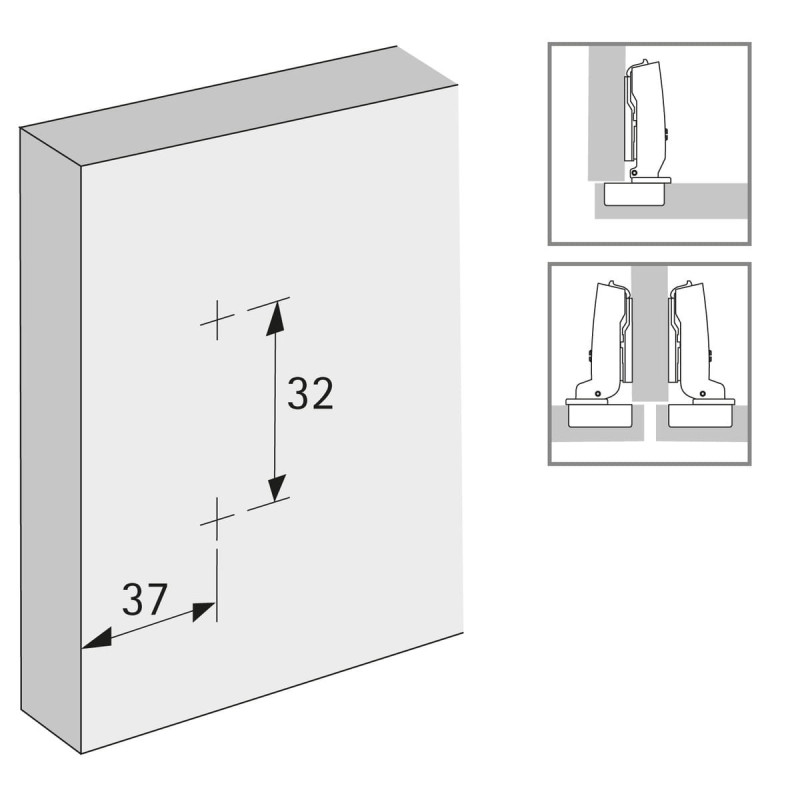

• Rozteč otvorů (min.) 32 mm
• Vzdálenost řady otvorů LR 37 mm
• Materiál ocel
• Povrchová úprava niklováno
• Obj. číslo 9071576

Sada obsahuje:

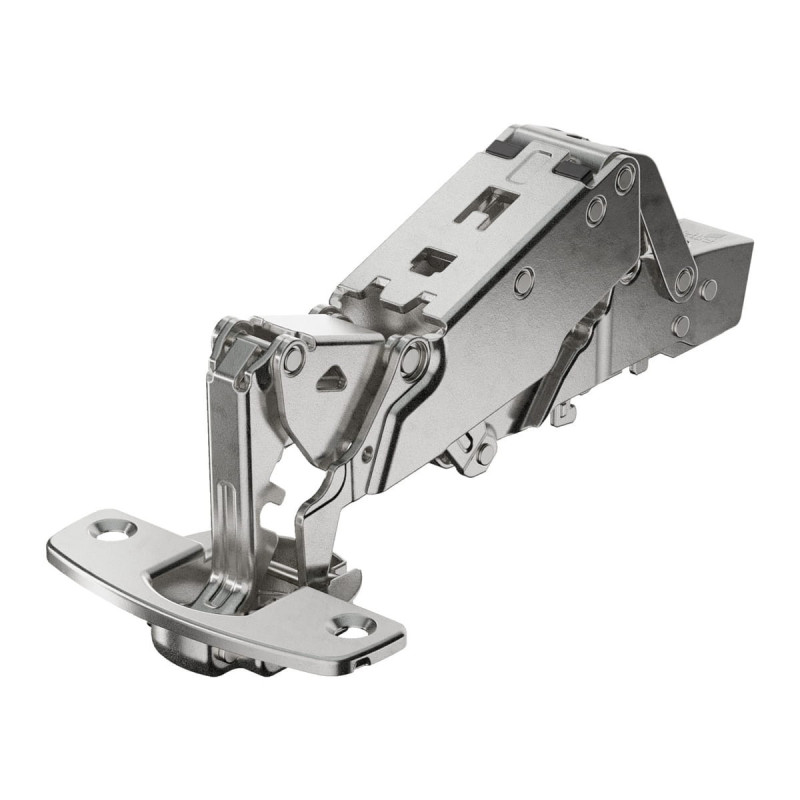

• SENSYS závěs

• montážní podložka
